PCB設計公司詳解高速PCB設計EMI規則

發布時間 :2025-06-10 17:38 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
為什么高速PCB設計需要關注EMI?
隨著電子產品信號頻率的提升和上升沿時間的縮短,電磁干擾(EMI)問題愈發嚴峻。據統計,60%的EMI問題可以通過優化高速PCB設計解決。作為專業PCB設計公司,深圳宏力捷電子深知EMI控制對產品性能和合規性的重要性,以下將詳解高速PCB設計中的九大EMI規則,幫助工程師和客戶高效規避風險。

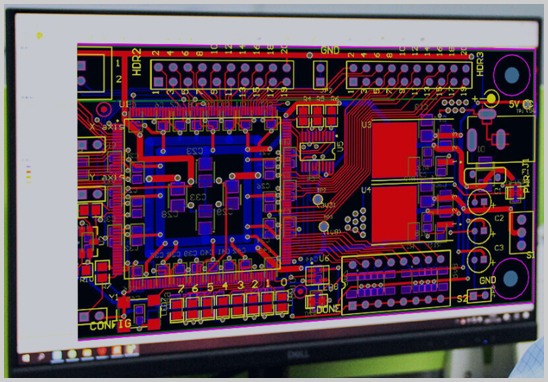

PCB設計公司詳解高速PCB設計EMI規則

高速PCB設計EMI的九大核心規則
1. 高速信號走線屏蔽規則
在高速PCB設計中,關鍵信號線(如時鐘信號)需進行屏蔽處理,以防止電磁泄漏。若未完全屏蔽,EMI會通過信號線輻射到周圍電路。
- 解決方案:在多層板中,將高速信號線布置在內層,并在其上下層鋪銅接地作為屏蔽層。屏蔽線建議每1000mil打孔接地,確保屏蔽有效性。

2. 高速信號走線閉環規則
高速信號走線若形成閉環(如環形天線),會顯著增強EMI輻射。例如,相鄰兩層信號線若平行布線且未妥善處理,可能形成閉環。
- 解決方案:避免閉環設計。若無法避免,可在閉環中添加電阻或電容破壞諧振條件,減少輻射。

3. 高速信號走線開環規則
開環走線同樣會導致EMI問題,例如線形天線效應。開環區域越大,EMI輻射強度越高。
- 解決方案:優化布線路徑,減小開環區域面積。蛇形走線時需遵循對稱原則,避免信號反射和輻射增強。

4. 特性阻抗連續規則
高速信號在層間切換時,若特性阻抗不連續,會導致信號反射,進而增加EMI。例如,線寬或介質厚度的突變會破壞阻抗匹配。
- 解決方案:通過仿真工具計算阻抗參數,確保同層布線寬度連續,不同層阻抗匹配。使用端接電阻(如串聯或并聯電阻)消除反射。

5. 布線方向規則
相鄰層布線方向若平行(如頂層水平、底層水平),會增加層間串擾和EMI。
- 解決方案:遵循“橫平豎垂”原則,相鄰層布線方向垂直,減少耦合效應。

6. 拓撲結構規則
高速PCB的拓撲結構直接影響信號完整性和EMI。例如,菊花鏈式拓撲適用于低頻場景,而星形對稱結構更適合高頻設計。
- 解決方案:優先采用星形拓撲,確保信號同步性和回流路徑一致性。

7. 走線長度諧振規則
若走線長度為信號波長的1/4整數倍,會產生諧振,導致EMI急劇增加。
- 解決方案:通過仿真工具分析走線長度,避免諧振條件。必要時縮短關鍵信號路徑。

8. 回流路徑規則
高速信號需有明確且最小的回流路徑。回流路徑面積越大,EMI輻射越強。
- 解決方案:在信號線附近布設完整的地平面,確保回流路徑短且連續。

9. 器件退偶與電容擺放規則
電源噪聲是EMI的重要來源。若去耦電容未合理布局,電源線可能成為輻射源。
- 解決方案:在關鍵器件(如CPU、DDR)附近放置高頻去耦電容(0.1μF),并遵循“就近原則”。

深圳宏力捷電子的EMI解決方案
作為專業PCB設計公司,宏力捷電子提供從布局、疊層設計到EMC仿真的全流程服務:
1. 多層板設計:支持8層及以上高密度布線,優化層間隔離和阻抗控制。
2. BGA封裝處理:針對高引腳器件,采用差分對布線和扇出優化,減少串擾。
3. 盲孔/埋孔技術:通過精準的孔徑設計,縮短信號路徑,降低EMI風險。
4. 一站式服務:客戶僅需提供原理圖,即可完成BOM表制作、供應商對接及樣品打樣。

結語
高速PCB設計的EMI控制是一項系統工程,需從布局、布線到材料選擇全面優化。深圳宏力捷電子憑借豐富的行業經驗和技術實力,為客戶提供高效、可靠的EMI解決方案,助力電子產品通過EMC認證并提升市場競爭力。
