四層PCB打樣設計中的不可忽視細節

發布時間 :2024-09-06 16:50 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
四層PCB廣泛應用于復雜電子設備中,因其具有更高的信號完整性和更強的電磁兼容性,成為現代電子產品設計的主流選擇。深圳宏力捷電子作為一家經驗豐富的PCB設計公司,深知四層PCB的設計和打樣過程具有一定的復雜性。

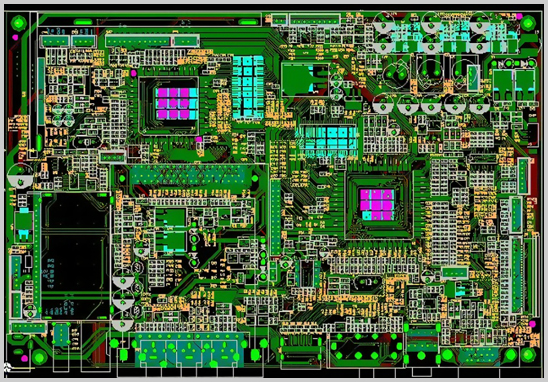

PCB設計公司

1. 層疊設計的合理性
概念:四層PCB的層疊結構通常由兩層信號層和兩層電源/接地層組成。層疊設計對信號完整性和電磁兼容性至關重要。
常見問題:不合理的層疊設計可能導致信號串擾、阻抗不匹配以及輻射干擾等問題。
解決方案:最佳實踐是將電源層和接地層放置在中間兩層,外層作為信號層。這樣不僅有利于減小層間的寄生電感,還能有效屏蔽外部干擾。特別是信號層應避免長距離的平行走線,以減少信號串擾。

2. 電源和地平面的完整性
概念:在四層PCB設計中,電源層和地層的完整性直接影響信號傳輸的質量和電路的穩定性。
常見問題:電源或接地層中存在不連續或切割的情況,會導致電源噪聲增加和信號的電壓波動。
解決方案:在設計時應確保電源層和地層的完整性,避免不必要的切割。通過減少過孔數量,確保電源和接地平面保持連續。同時,盡量在接地層上提供完整、無切割的回流路徑,以減少信號的電磁干擾。

3. 阻抗匹配設計
概念:對于高速電路設計,信號的阻抗匹配是確保信號質量的關鍵。阻抗不匹配會導致信號反射,進而影響信號完整性。
常見問題:在高速PCB中,未能正確考慮阻抗匹配可能導致信號失真、數據丟失,甚至設備無法正常工作。
解決方案:在設計階段,首先需要計算并確保關鍵信號的走線寬度和層疊結構符合阻抗要求。使用計算工具精確地設計阻抗匹配,并嚴格按照生產廠商的參數進行設計,以確保最終產品符合設計規范。

4. 過孔設計的合理性
概念:過孔是將信號從一個層傳輸到另一個層的重要途徑,但其設計不當會引發信號完整性問題,特別是在四層板上。
常見問題:過多或不合理的過孔設計會引起信號反射和串擾,同時增加信號的傳輸路徑,導致信號延遲和衰減。
解決方案:合理安排過孔的位置和數量,盡量減少不必要的過孔。高速信號的走線應盡量減少層間切換,避免信號延遲。同時使用盲孔或埋孔技術可以進一步優化信號傳輸。

5. 信號走線的長度匹配
概念:在高速數字電路中,差分信號和時鐘信號的長度匹配非常重要,長度不一致會導致信號延遲和同步問題。
常見問題:未能對差分信號進行精確的長度匹配,可能導致數據傳輸中的誤碼率增加,甚至引發數據丟失。
解決方案:對于差分對信號,應嚴格控制兩條走線的長度,確保它們的長度差在允許的范圍內。可以使用蛇形走線的方式來平衡走線長度。此外,盡量保持時鐘信號和其他高速信號的等長,以確保信號同步。

結論
四層PCB的設計與打樣是一項復雜且精密的工作,每一個細節都可能影響到最終的產品質量。深圳宏力捷電子憑借多年的PCB設計經驗,在四層PCB的打樣設計中有著豐富的技術積累。通過關注層疊設計、電源地平面完整性、阻抗匹配、過孔設計和信號走線長度匹配等細節,我們確保每個設計都能滿足客戶的高標準要求。在選擇PCB設計合作伙伴時,宏力捷電子將是您的可靠之選,為您提供高效、優質的四層PCB設計服務。
