在PCBA生產過程中如何選擇合適的HDI板材料?

發布時間 :2025-05-20 17:39 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
隨著電子產品向小型化、高集成化發展,HDI(高密度互連)板憑借其微盲埋孔技術和高布線密度,成為高端電子設備的核心組件。作為一家擁有20余年PCBA代工經驗的PCBA加工廠家,宏力捷電子將從材料選擇的角度,分享如何科學匹配HDI板與PCBA生產需求。

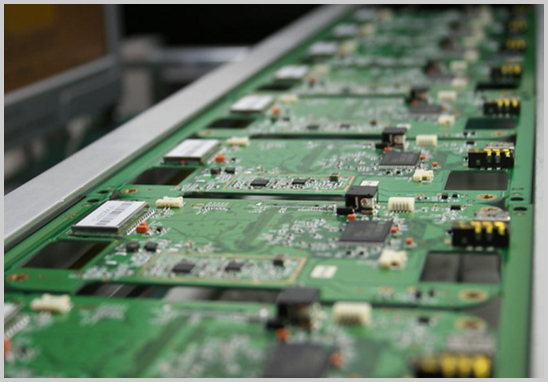

PCBA生產過程中如何選擇合適的HDI板材料?

一、HDI板的核心材料選擇要素
1. 基材:性能與成本的平衡
基材是HDI板的“骨架”,直接影響機械強度、熱穩定性和信號傳輸效率。常見基材包括:
- FR-4:性價比之王,綜合性能優異,適用于大多數消費電子產品(如手機、平板)。
- BT樹脂:耐高溫、低介電損耗,適合高頻通信設備(如5G基站)和汽車電子。
- 聚酰亞胺(PI):柔性優異,用于可穿戴設備和折疊屏手機等柔性應用。
選型建議:普通消費電子可首選FR-4;高頻場景需搭配低損耗材料(如Rogers或Taconic)以降低信號衰減。

2. 覆銅板:信號完整性的關鍵
覆銅層的厚度和表面粗糙度直接影響導電性能:
- ED銅:成本低但表面粗糙,適合普通線路;
- RA銅/HTE銅:表面光滑,適用于高密度線路(如10層以上HDI板),可減少信號反射。
注意點:高頻信號傳輸場景(如毫米波雷達)需選擇超低粗糙度銅箔,以降低阻抗波動。

3. 板厚與層數:匹配設計與工藝能力
- 板厚范圍:通常為0.4mm~1.6mm,過薄易變形,過厚增加重量和成本。
- 層數規劃:
- 一階HDI(1+N+1):適合中復雜度設備(如智能家居主控板);
- 二階/三階HDI:用于高端手機、自動駕駛主控等超高密度場景。
工藝難點:層數越多,對盲孔塞孔、層間對位精度要求越高,需選擇具備激光鉆孔能力的供應商。

二、應用場景驅動的材料適配
1. 汽車電子:散熱與高頻并重
- 散熱需求:采用鋁基板或嵌入銅塊設計,應對800V高壓平臺的大功率散熱。
- 高頻信號:77GHz毫米波雷達需使用高頻覆銅板(如PTFE)或混壓材料,確保信號完整性。

2. 醫療與軍工:可靠性至上
- 耐溫性:選擇高Tg值材料(如Tg≥170℃的FR-4),適應高溫滅菌環境。
- 耐濕性:優先選用無鹵素基材,避免潮濕環境下的性能劣化。

三、HDI與普通PCB的差異及選材要點
1. 工藝復雜度:HDI需多次層壓、激光鉆孔,普通PCB多采用機械鉆孔。
2. 成本對比:HDI單板成本高20%~50%,但通過減少通孔數量可優化整體布局成本。
3. 核心指標:HDI要求線寬/線距≤76.2μm,介質厚度均勻性誤差≤10%,普通PCB則寬松許多。

四、選擇供應商的三大建議
1. 技術能力驗證:確認廠商是否具備高階HDI(如3階以上)的激光鉆孔和埋孔填充能力。
2. 材料供應鏈:優先選擇與羅杰斯、Isola等高頻材料廠商穩定合作的供應商。
3. 品控標準:要求孔銅厚度≥20μm,并通過IPC-6012 Class 2可靠性認證。

結語
HDI板材料的選擇需綜合考慮性能、成本、應用場景及供應鏈能力。宏力捷電子憑借20年PCBA加工經驗,提供從基材選型、工藝優化到測試交付的一站式服務,助力客戶縮短研發周期、降低生產成本。如需進一步咨詢,歡迎聯系我們的技術團隊!
